Válvula de mariposa ranurada miniatura y compacta con interruptor de manipulación UL 2 pulgadas

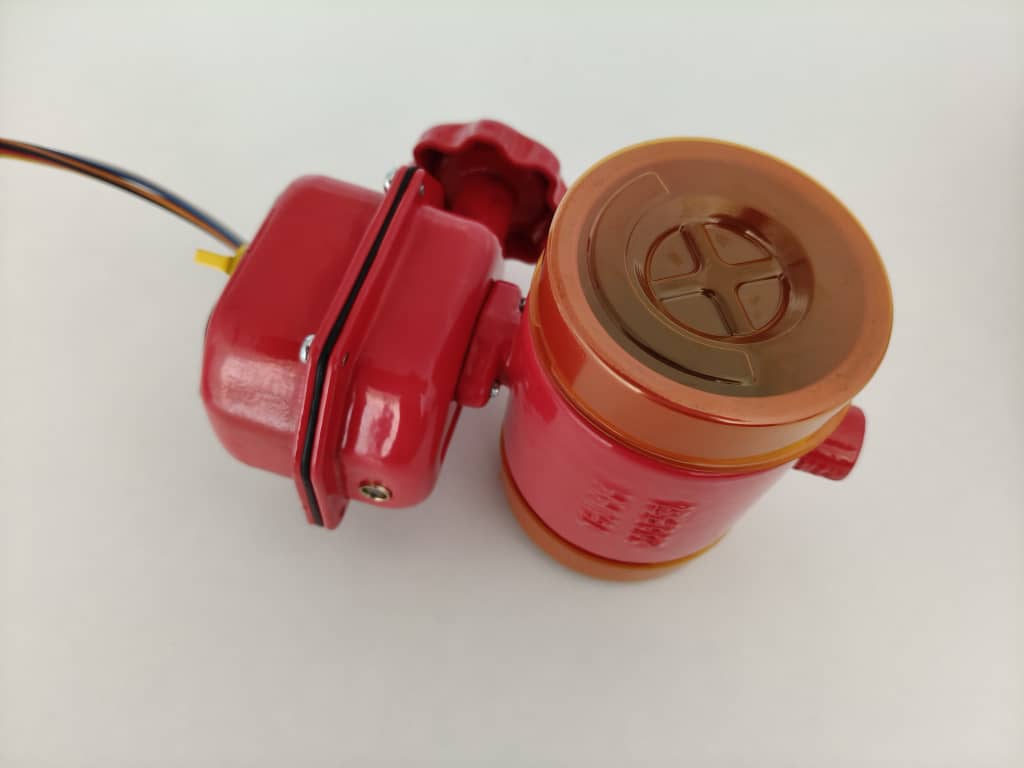

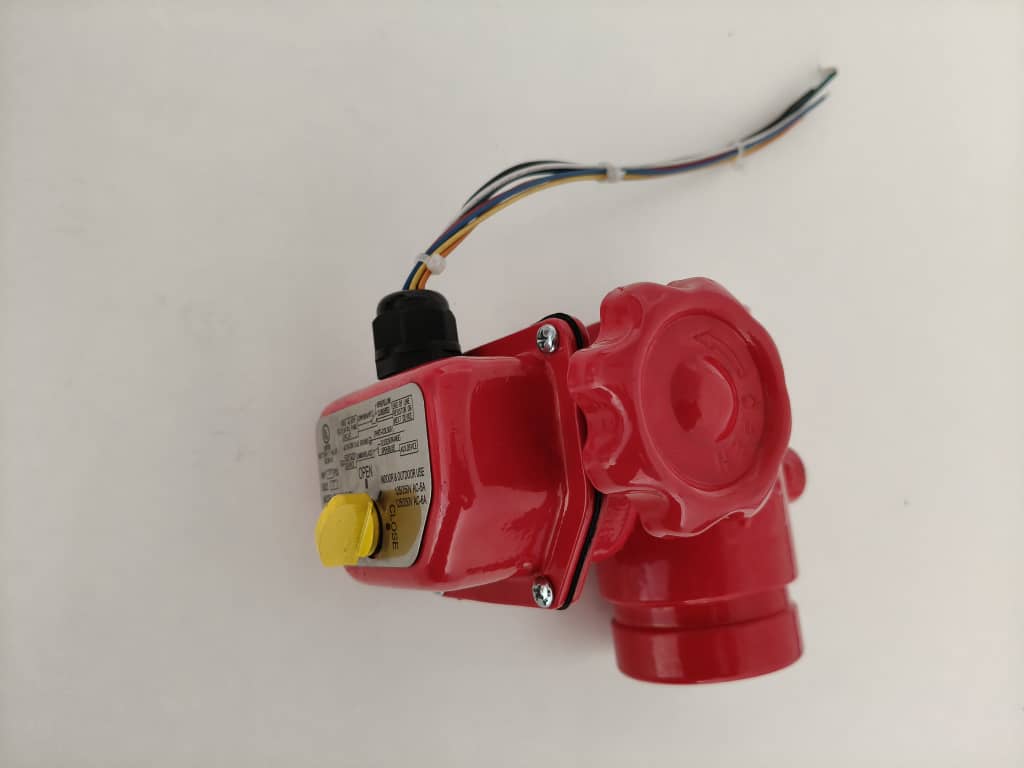

Válvula de mariposa ranurada miniatura y compacta con interruptor de manipulación UL

Estructuralmente, el disco de la válvula está situado centralmente dentro de la tubería. Un vástago (varilla) penetra el disco y se conecta a un actuador montado externamente en la válvula. Al girar el actuador, el disco gira a una posición paralela al flujo del medio (completamente abierto) o perpendicular a él (completamente cerrado), regulando así el control de encendido/apagado del medio.

A diferencia de las válvulas de bola, el disco de una válvula de mariposa permanece permanentemente en la ruta del flujo; incluso cuando está completamente abierto, no se desconecta del canal de flujo. En consecuencia, este diseño induce inherentemente un cierto grado de caída de presión, una característica que hace que las válvulas de mariposa sean más adecuadas para aplicaciones donde los requisitos estrictos de pérdida de presión no son una preocupación principal. Por el contrario, las válvulas de bola suelen presentar una caída de presión mínima cuando están completamente abiertas, ya que su cartucho de bola está completamente retraído de la trayectoria del flujo.

Construcción

Descripción

• Diseño de disco vulcanizado para un cierre hermético.

• Indicador de posición tipo bandera.

• Rango desde DN50 hasta DN65.

• Pérdida de carga mínima.

• Pintura epoxi 200 micras min: RAL 3000.

Estándares

• Diseño: MSS SP-67

• Ranurado: AWWA C606

• Clasificación de presión: 200 PSI

• Temperatura de trabajo: 0 ℃ - 100 ℃

Traje

    Lucha contra incendios               en agua
