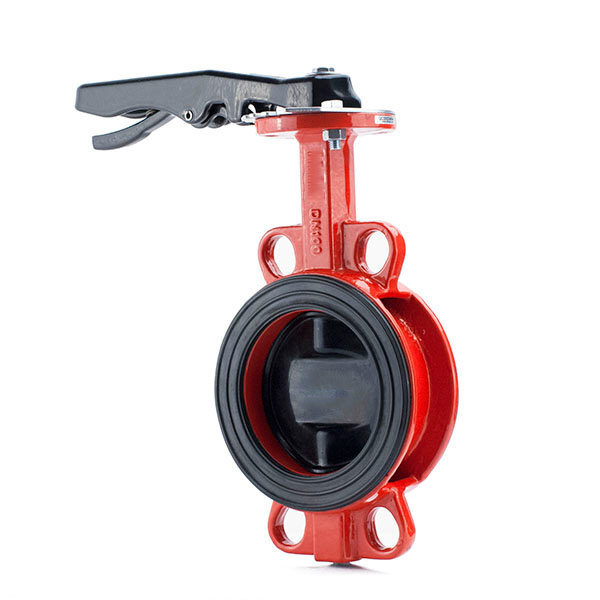

Válvula de mariposa Wafer con manija de palanca
El funcionamiento es similar al de una válvula de bola, lo que permite un cierre rápido.Las válvulas de mariposa generalmente se prefieren porque cuestan menos que otros diseños de válvulas y son más livianas, por lo que necesitan menos soporte.El disco se coloca en el centro de la tubería.Una varilla pasa a través del disco hasta un actuador en el exterior de la válvula.Al girar el actuador, el disco se vuelve paralelo o perpendicular al flujo.A diferencia de una válvula de bola, el disco siempre está presente dentro del flujo, por lo que induce una caída de presión, incluso cuando está abierta.
Construcción
Partes | Material |
Cuerpo | Hierro Dúctil ASTM A536 Grado 65-45-12 |
Desct | Hierro Dúctil ASTM A536 Grado 65-45-12+EPDM |
Provenir | Acero inoxidable 1Cr17Ni2 |
Cojinete | Bronce |
junta tórica | EPDM |
Caja de cambios | Hierro Dúctil ASTM A536 Grado 65-45-12 |
Descripción
Diseño de disco vulcanizado para un cierre hermético.
Rango desde DN50 hasta DN300.
Pérdida de carga mínima.
Pintura epoxi 200 micras min: RAL 3000.
Estándares
Diseño: MSS SP-67
Brida: ASME B16.1 Clase 125/ASME B16.5 Clase 150/ EN1092-2
Brida superior: EN ISO 5211
Clasificación de presión: 300 psi.
Temperatura de trabajo: -10 ℃ - 80 ℃
Idoneidades
Agua extinción de incendios
