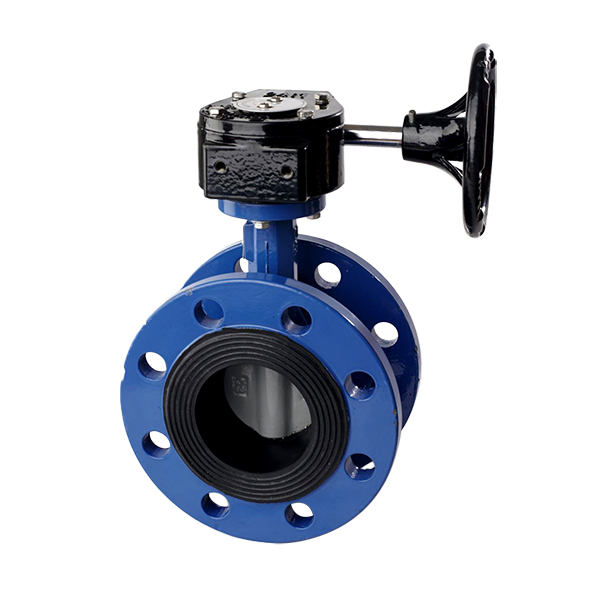

Válvula de mariposa con brida
El funcionamiento es similar al de una válvula de bola, lo que permite un cierre rápido.Las válvulas de mariposa generalmente se prefieren porque cuestan menos que otros diseños de válvulas y son más livianas, por lo que necesitan menos soporte.El disco se coloca en el centro de la tubería.Una varilla pasa a través del disco hasta un actuador en el exterior de la válvula.Al girar el actuador, el disco se vuelve paralelo o perpendicular al flujo.A diferencia de una válvula de bola, el disco siempre está presente dentro del flujo, por lo que induce una caída de presión, incluso cuando está abierta.
Construcción
Partes | Material |
Cuerpo | Hierro dúctil ASTM A536 Grado 65-45-12/EN-JS 1040 |
Desct | Hierro dúctil ASTM A536 Grado 65-45-12/EN-JS 1040;Acero inoxidable BS970 304S15/AISI 304 |
Provenir | Acero inoxidable |
Cojinete | Bronce |
junta tórica | NBR |
Seat | EPDM/NBR |
Caja de cambios | Hierro dúctil |
Descripción
Operado por caja de cambios.
Revestimiento de caucho EPDM o NBR.
Rango desde DN50 hasta DN2000.
Pérdida de carga mínima.
Pintura epoxi 250 micras min: RAL 5017.
Estándares
Diseño: BS EN593
Con bridas: BS EN1092 PN10/PN16
Brida superior: EN ISO 5211
Clasificación de presión: PN10/PN16
Temperatura de trabajo: -10 ℃ - 120 ℃
Idoneidades
Agua Agua potable
