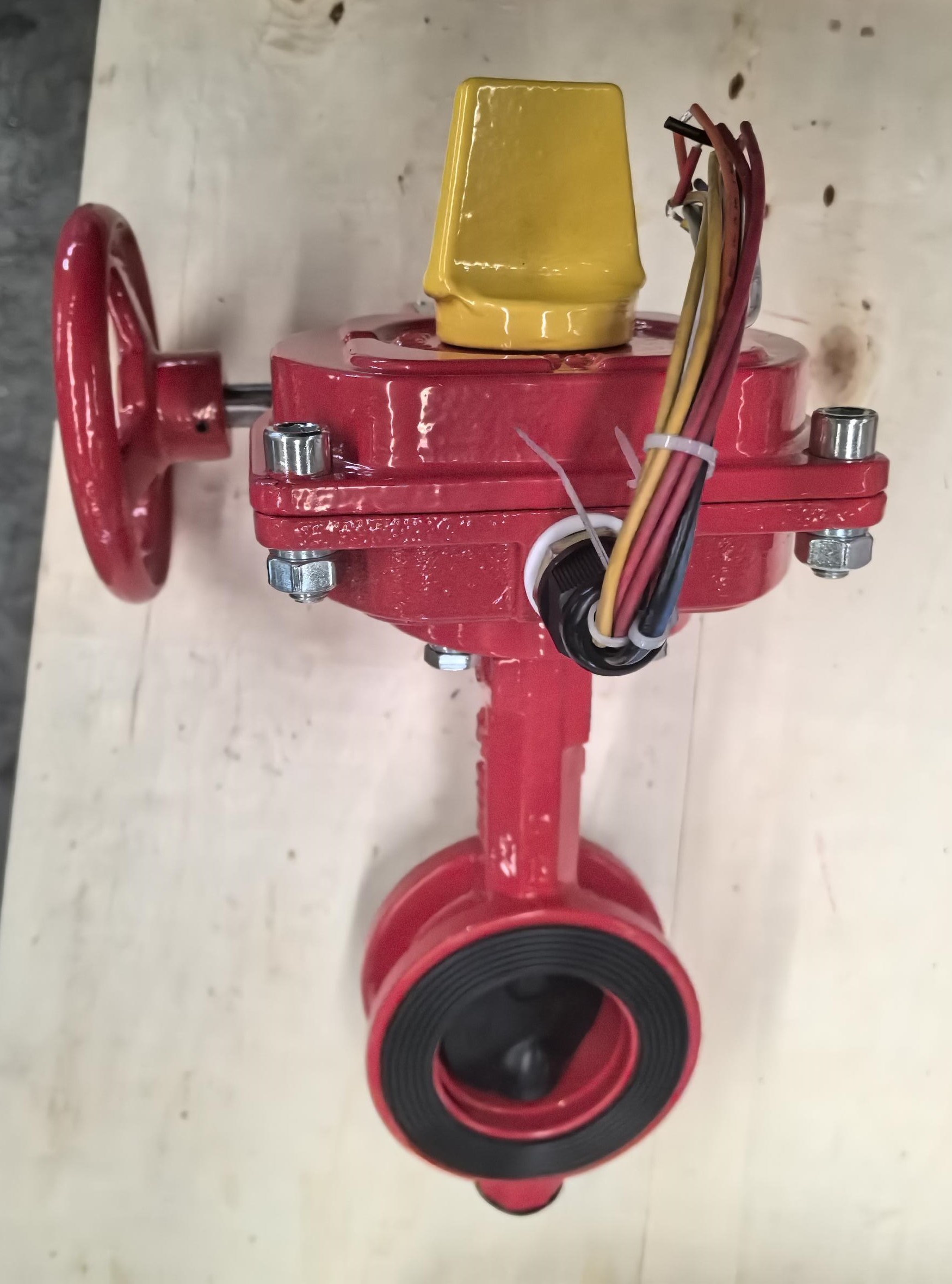

Válvula de mariposa de protección contra incendios | Tipo oblea PN16 para sistemas de tuberías contra incendios

El funcionamiento es similar al de una válvula de bola, lo que permite un cierre rápido. Las válvulas de mariposa generalmente son las preferidas porque cuestan menos que otros diseños de válvulas y son más livianas, por lo que necesitan menos soporte. El disco está colocado en el centro del tubo. Una varilla pasa a través del disco hasta un actuador en el exterior de la válvula. Al girar el actuador, el disco gira paralelo o perpendicular al flujo. A diferencia de una válvula de bola, el disco siempre está presente dentro del flujo, por lo que induce una caída de presión, incluso cuando está abierto.

Características

• Cuerpo de hierro dúctil de primera calidad para alta resistencia y larga vida útil

• Clasificación de presión PN16, adecuada para sistemas de protección contra incendios y suministro de agua.

• Asiento blando de EPDM para un sellado confiable y cero fugas

• Diseño tipo oblea para una fácil instalación entre bridas

• Paso de flujo suave, baja resistencia al flujo y ahorro de energía.

• Revestimiento de superficie resistente a la corrosión para entornos de trabajo hostiles

• Operación manual con palanca o operador de engranaje para un uso flexible

• Cumple con los estándares internacionales para aplicaciones de seguridad contra incendios.

• Ampliamente utilizado en tuberías contra incendios, tuberías industriales y sistemas de agua municipales.

Construcción

Descripción

• Diseño de disco vulcanizado para un cierre hermético.

• Indicador de posición tipo bandera.

• Rango desde DN50 hasta DN300.

• Pérdida de carga mínima.

• Pintura epoxi 200 micras min: RAL 3000.

Estándares

• Diseño: MSS SP-67

• Brida: ASME B16.1 Clase 125/ASME B16.5 Clase 150/EN1092-2

• Brida superior: EN ISO 5211

• Clasificación de presión: 300 psi

• Temperatura de trabajo: -10 ℃ - 80 ℃

Traje

        Lucha contra incendios                     en agua
