Apego estructural sísmico

Fijación estructural sísmica

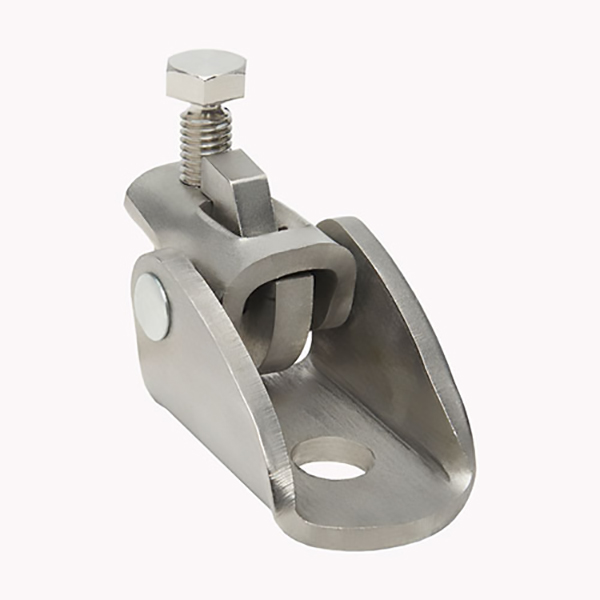

Los componentes estructurales sísmicos son ideales para sujetar arriostramientos sísmicos a varios elementos estructurales, incluidas vigas de ala ancha, vigas en I, canales en C, cerchas de acero soldadas, viguetas de barras de acero y más.

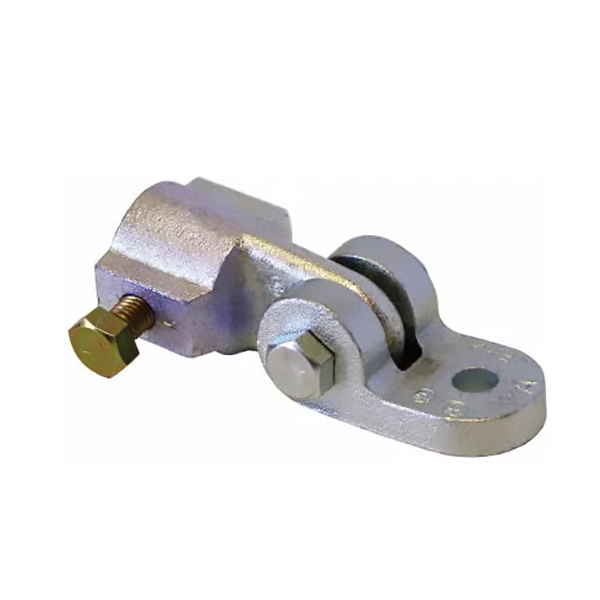

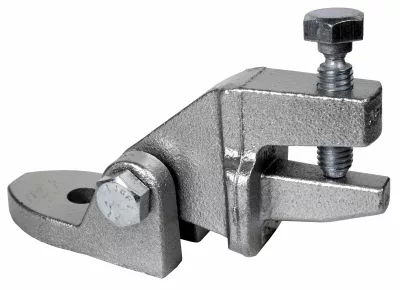

Un accesorio giratorio sísmico diseñado para conectar la tubería de refuerzo a la estructura del edificio o a un accesorio estructural sísmico.

El accesorio giratorio Sway Brace sujeta de forma rígida los sistemas de tuberías sujetos a cargas sísmicas horizontales.El accesorio giratorio Sway Brace también se puede instalar para sujetar rígidamente sistemas de tuberías sujetos a cargas sísmicas verticales.

Descripción

• Gama de tamaños: Un tamaño se adapta a tuberías reforzadas de hasta 8', con orificio para perno de 1/2' para la estructura.

• Temperatura máxima Liso 650°F, Galvanizado 450°F.

• Cumple con NFPA 13.

• Características: El diseño ajustable en campo no requiere enroscar el tubo de refuerzo.El perno de corte proporciona una indicación visual de que se ha logrado el valor de torsión deseado.

• Instalación: Es el componente de unión estructural o de transición de un conjunto de arriostramiento lateral o longitudinal.Para instalar, inserte el miembro de la abrazadera en la abrazadera y apriete el perno de separación hasta que se rompa la cabeza hexagonal.

• Pedidos: especifique el tamaño del tubo de refuerzo, el tamaño del sujetador, el número de figura, el acabado y la descripción.

• Servicio: Fijación multifuncional a la estructura del edificio o abrazaderas de tubo arriostradas.Construcción

• Material: hierro dúctil con herrajes de acero al carbono

• Acabado: Liso o Electro-Galvanizado.Otros acabados bajo pedido.

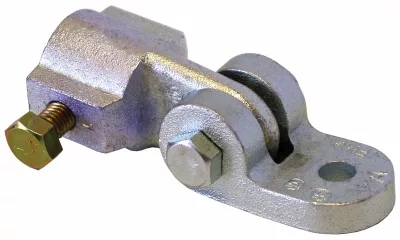

                                       Accesorio giratorio Sway Brace

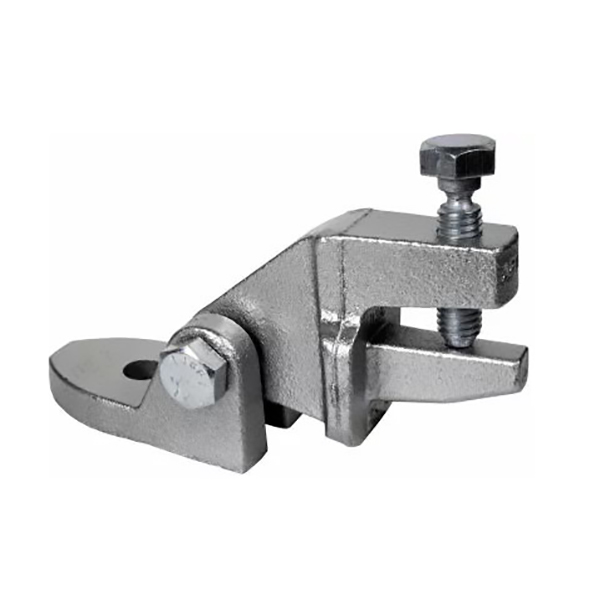

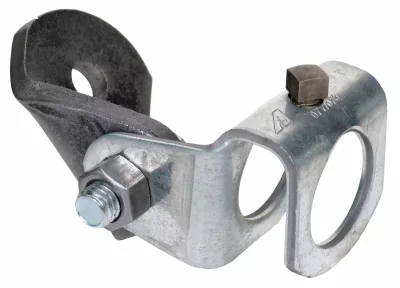

                                         Accesorio giratorio universal

Idoneidades

        Agua               extinción de incendios
