Abrazadera

Abrazaderas elevadoras

Una abrazadera de tubería ascendente, también denominada tubería de extensión, es una abrazadera de tubería para el soporte de tuberías verticales e incluye pernos de carga separados para transferir la carga de la tubería al resto del conjunto de suspensión de tubería.Por lo general, los colgadores de horquilla incluyen un yugo que se conecta al soporte superior.

Las abrazaderas elevadoras son utilizadas por los oficios de construcción mecánica para soportar y estabilizar tramos verticales de tubería en cada nivel de piso.

Se colocan abrazaderas ascendentes alrededor de la tubería y luego se aprietan los sujetadores para sujetarlos a la tubería.Por lo general, se encuentran en la penetración del piso.

Las abrazaderas de tubo ascendente transfieren el peso de la tubería a través del tubo ascendente hasta la estructura del edificio.

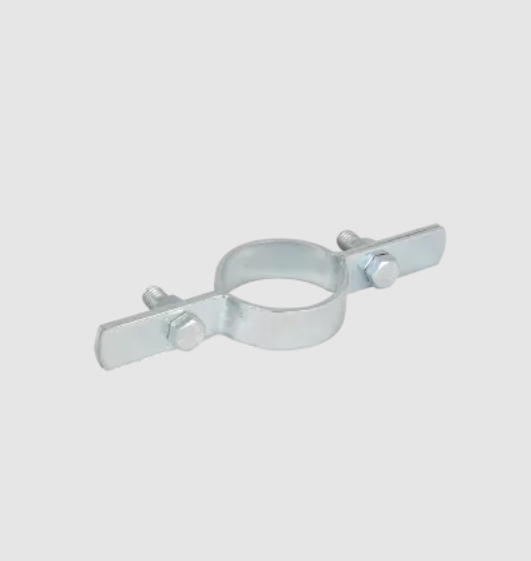

La abrazadera del elevador de servicio liviano presenta un acabado electrogalvanizado.Es para trabajos livianos de plomería y proyectos mecánicos.

Descripción

• Rango de tamaño: 1/2 pulgadas a 24 pulgadas

• Temperatura máxima Liso 650°F, Galvanizado 450°F.

• Cumple con la Especificación Federal AA-11192A, WW-H-171 (Tipo 8), MSS SP-69 (Tipo 1).

• Instalación: La abrazadera se instala y atornilla preferiblemente debajo de un acoplamiento, cubo o lengüetas soldadas en una tubería de acero.Los pares de torsión de los pernos deben cumplir con los estándares de la industria.La abrazadera está diseñada para el diámetro exterior estándar de la tubería de acero y esto debe tenerse en cuenta al dimensionar el elevador para otros tipos de tubería.

• Pedidos: especifique el número de figura, el tamaño de la tubería, la descripción y el acabado.

• Servicio: Para soporte de tuberías ascendentes de acero estacionarias, tuberías o conductos de hierro fundido.Este producto no está diseñado para usarse con varillas de suspensión.

Construcción

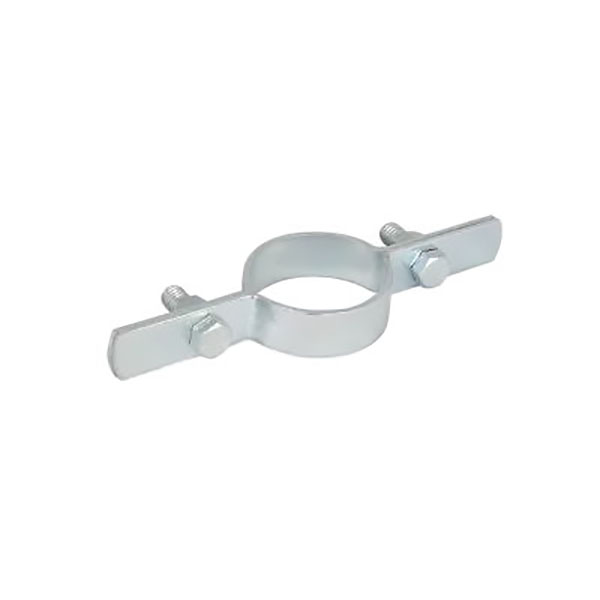

Abrazadera elevadora de servicio liviano

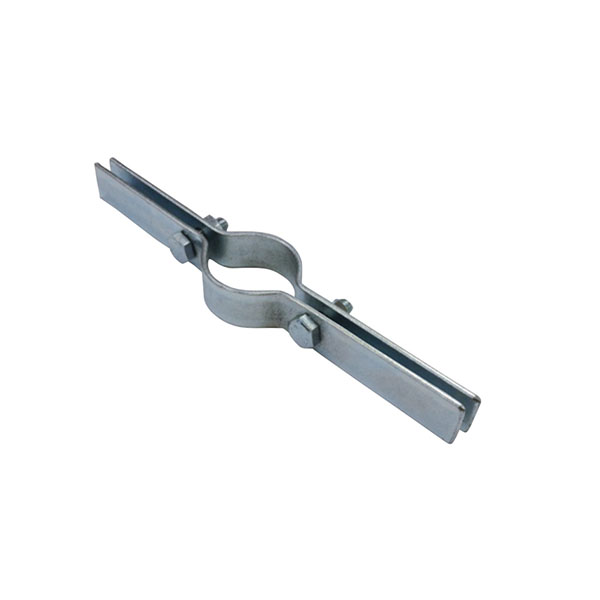

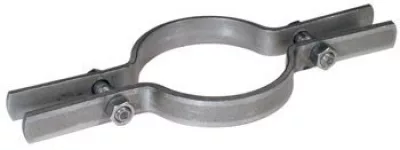

Abrazadera de elevador estándar

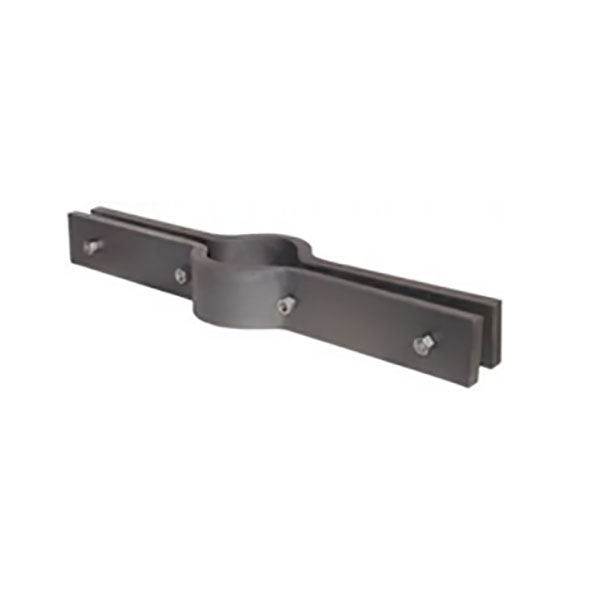

 Tubo de extensión o abrazadera vertical

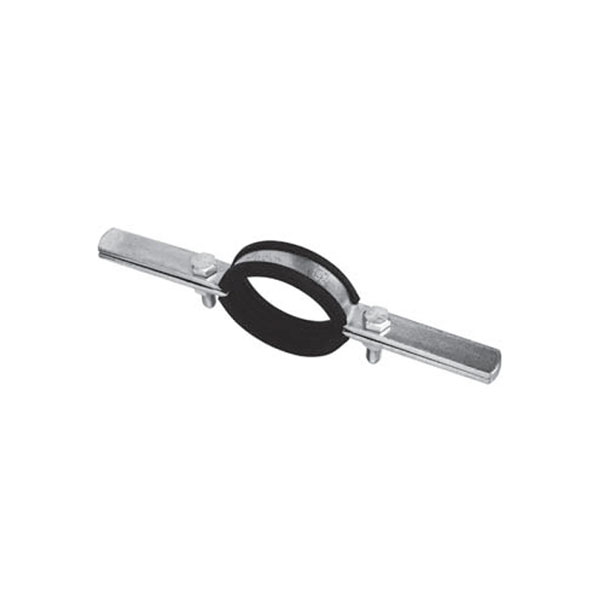

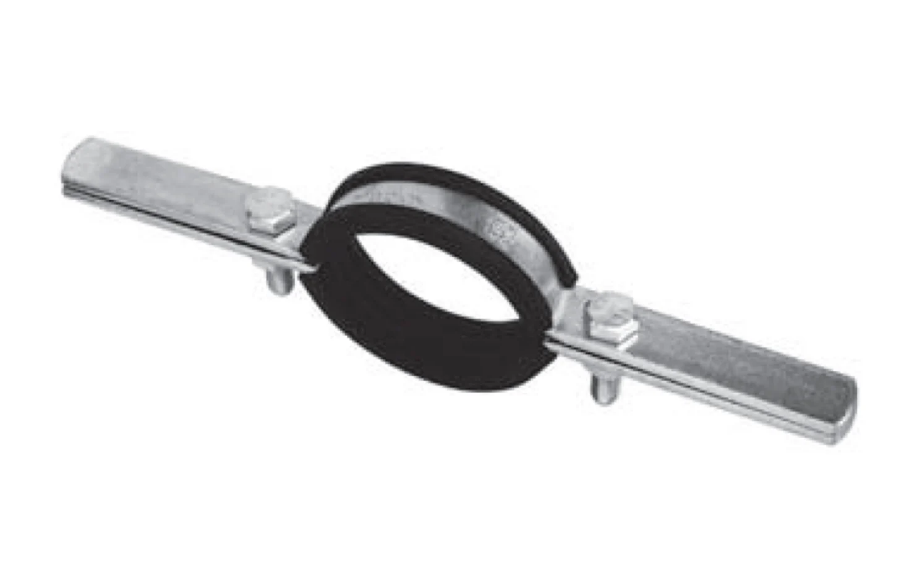

Abrazaderas elevadoras de servicio ligero con revestimiento de caucho

Idoneidades

        Agua                extinción de incendios
