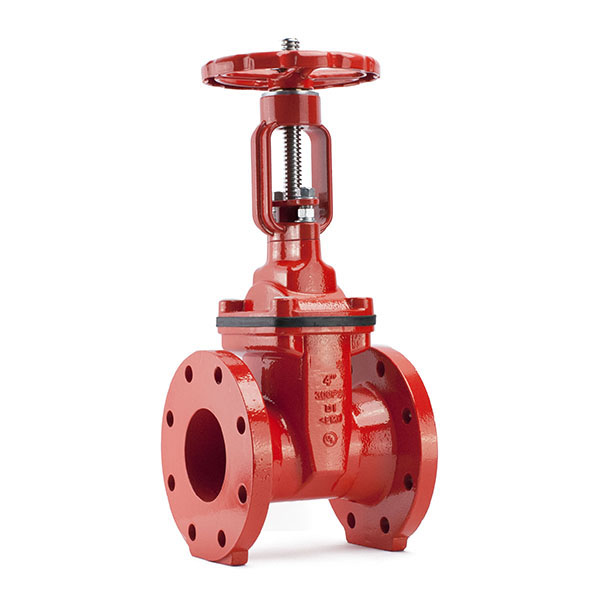

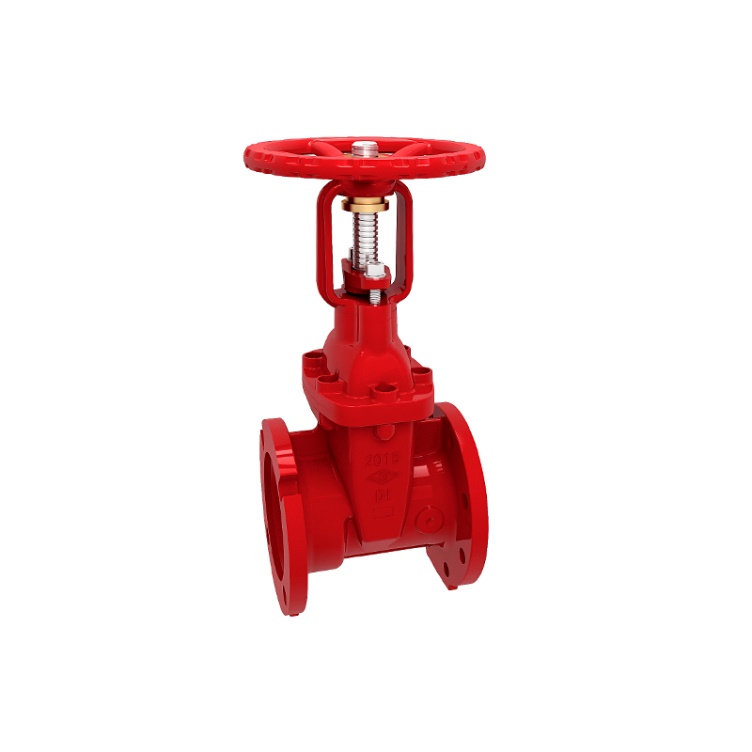

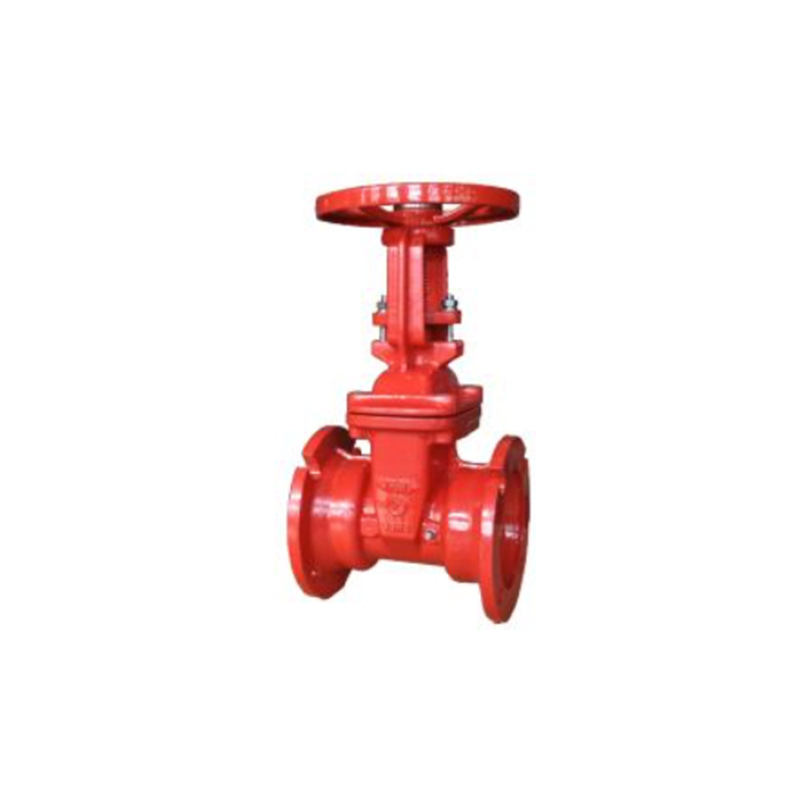

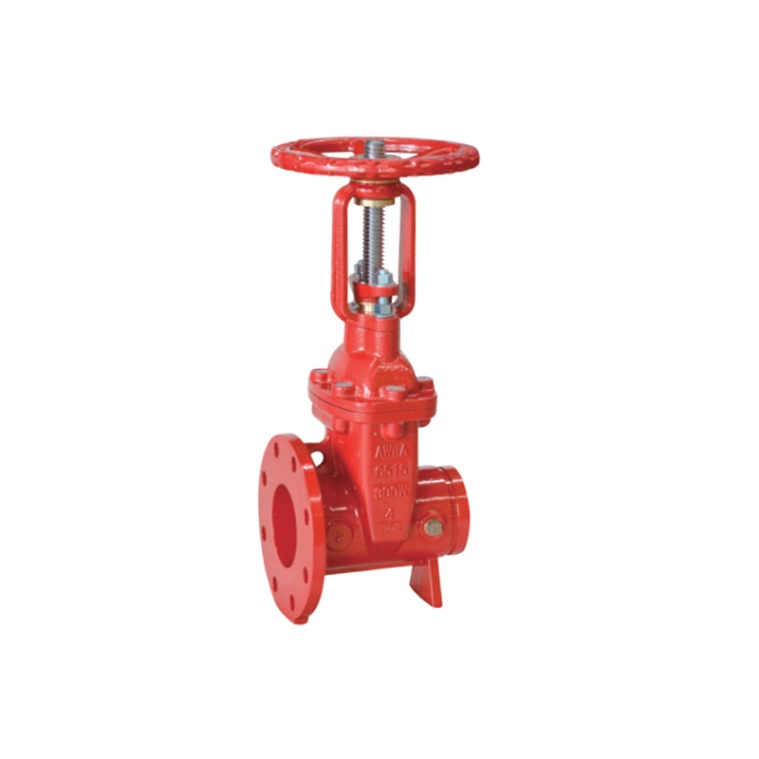

Válvula de compuerta OS&Y con asiento flexible y bridas
Las válvulas de compuerta se utilizan para cerrar el flujo de líquidos en lugar de regular el flujo.Cuando está completamente abierta, la válvula de compuerta típica no tiene obstrucciones en la ruta del flujo, lo que resulta en una resistencia al flujo muy baja.El tamaño de la ruta de flujo abierta generalmente varía de manera no lineal a medida que se mueve la puerta.La construcción de hierro dúctil de alta resistencia y un vástago de acero inoxidable ofrece lo último en resistencia y resistencia a la corrosión.
Construcción
Partes | Material |
Cuerpo | Hierro dúctil ASTM A536 Grado 65-45-12/EN1563 GJS 450-10 |
Cuña | Hierro Dúctil ASTM A536 Grado 65-45-12+EPDM |
Tuerca de cuña | Acero Inoxidable/ Bronce |
Provenir | Acero Inoxidable AISI 304/AISI 316/AISI 431, Bronce |
Tuerca de vástago | Bronce |
Capó | Hierro dúctil ASTM A536 Grado 65-45-12/EN1563 GJS 450-10 |
Junta de capó | EPDM |
Yoke | Hierro dúctil ASTM A536 Grado 65-45-12/EN1563 GJS 450-10 |
Volante | Hierro dúctil ASTM A536 Grado 65-45-12/EN1563 GJS 450-10 |
Perno roscado | Acero al carbono zincado |
junta tórica | EPDM |
Disco deslizante | Bronce |
Descripción
La cuña de hierro dúctil está totalmente encapsulada con caucho EPDM.
Estanqueidad unidireccional.
Pérdida de carga mínima.
Rango desde DN50 hasta DN300.
Pintura epoxi 200 micras min: RAL 3000.
Estándares
Válvula: DIN F4, EN1171, BS5163, AWWA C515, AWWAC 509, AS2638.2
Con bridas: EN1092-2, ASME B16.1 Clase 125
Dimensión cara a cara: ASME B16.10, EN558 Serie 3
Clasificación de presión: PN10/16/25, 175 psi/300 psi
Temperatura de trabajo: 0 ℃ - 80 ℃
Disponible
|
|

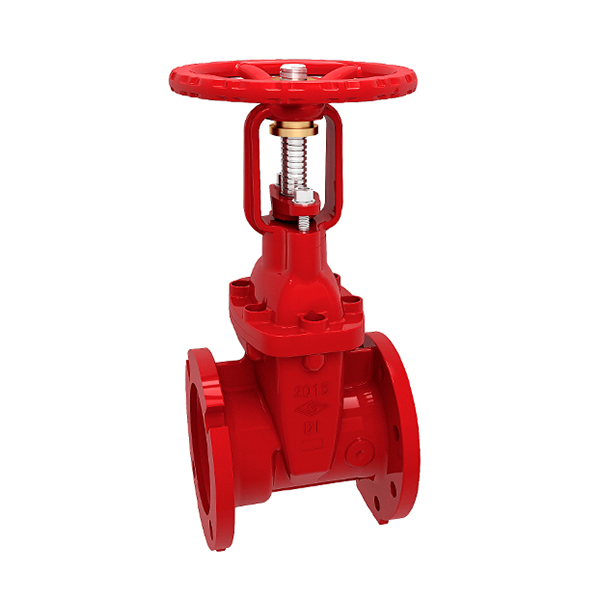

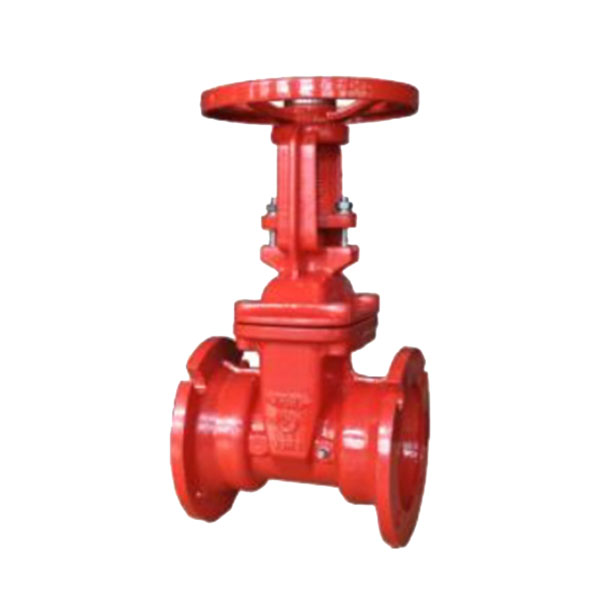

FL x FL | MJ x MJ |
|
|

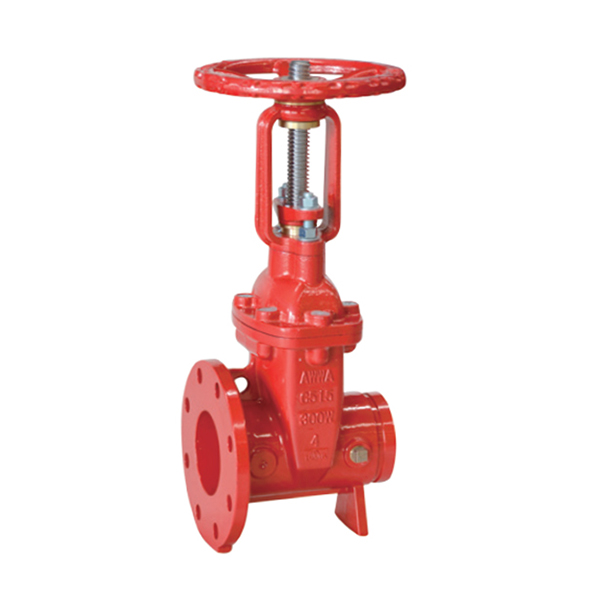

MJ x FL | FL x RG |
Idoneidades
Agua extinción de incendios
