Cruz

Cruz

Los acoplamientos y accesorios de tubería ranurada se utilizan para unir tuberías en sistemas húmedos y secos.Proporcionaron cierta flexibilidad en términos de movimiento y deflexión al sistema de tuberías.

Construcción

Descripción

• Rango desde DN32(1 1/4') hasta DN600(24').

• Pintura epoxi 200 micras min: RAL 3000.

• Acabado: Pintura roja, pintura naranja, recubrimiento epoxi rojo, galvanizado, recubrimiento dacromet, o cualquier requerimiento.

• La cruz se utiliza para la conexión de tuberías ranuradas, principalmente en el extremo de la tubería ranurada donde la tubería principal necesita un ramal.

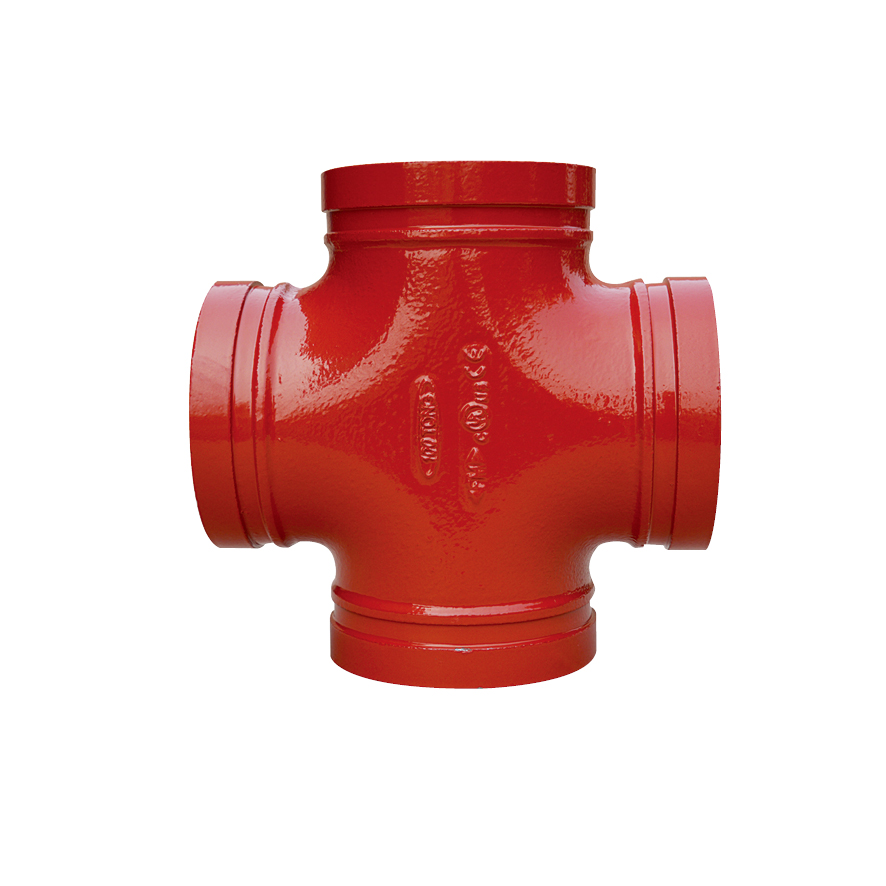

• La cruz igual se usa para que el diámetro de la tubería principal y la tubería secundaria sea el mismo.

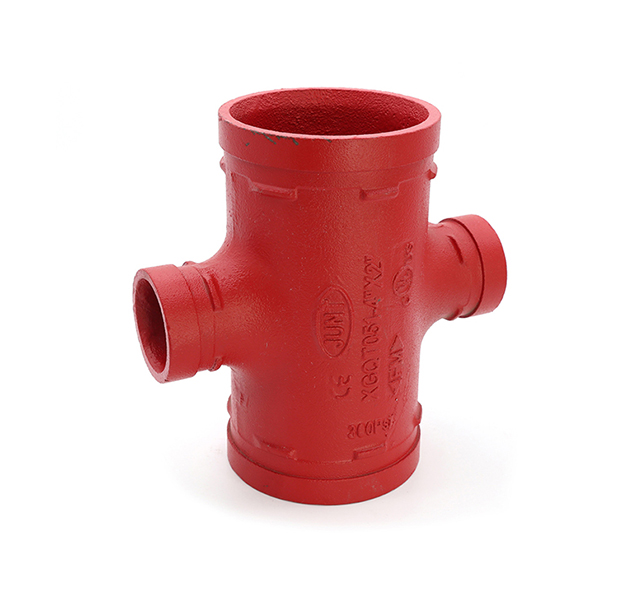

• La cruz reductora se usa para que el diámetro de la tubería principal y la tubería secundaria sea diferente.

• La rosca cruzada reductora es con rosca hembra, NPT/BSPT.Y la tubería de derivación es una conexión roscada.

Estándares

• Diseño: ISO6182, AWWA C606, GB 5135.11

• Ranurado: ASME B36.10, ASTM A53-A53M, ISO 4200.

• Clasificación de presión: 175-500 Psi

Disponible

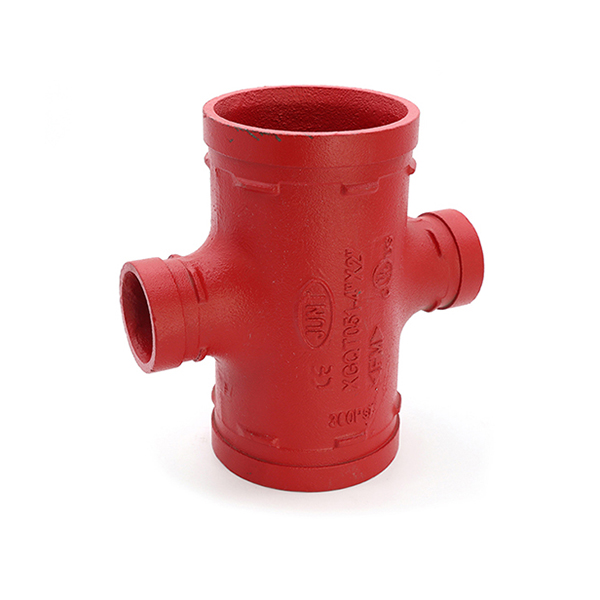

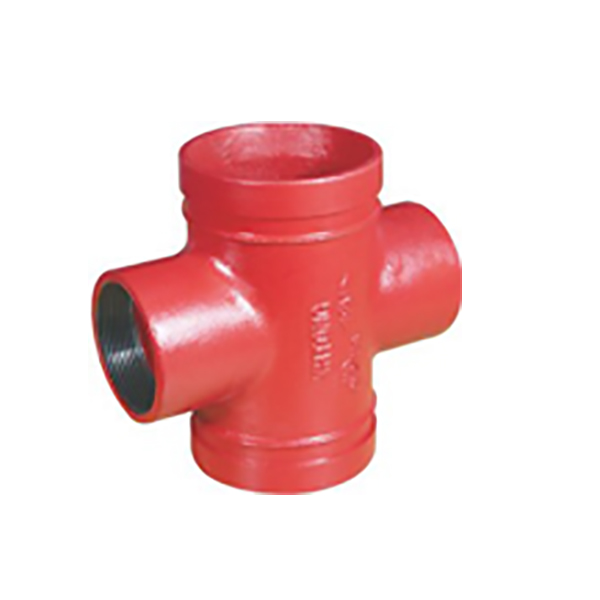

Reducción ranurada en cruz     Reducción de rosca cruzada

Idoneidades

     Agua                       extinción de incendios                     Gas de petróleo
