Cruz mecánica
Los acoplamientos y accesorios de tubería ranurada se utilizan para unir tuberías en sistemas húmedos y secos.Proporcionaron cierta flexibilidad en términos de movimiento y deflexión al sistema de tuberías.
Construcción
Partes | Material |
Camiseta mecánica | Hierro Dúctil ASTM A536 Grado 65-45-12 |
anillo de junta | EPDM, caucho de nitrilo (NBR), caucho de silicona |
Tornillo y tuerca | Acero al carbono 40 Cr o 35#, galvanizado GR 8.8, acero inoxidable. |
Descripción
Rango desde DN65(2 1/2') hasta DN250(10').
Pintura epoxi 200 micras min: RAL 3000.
Acabado: Pintura roja, pintura naranja, recubrimiento epoxi rojo, galvanizado, recubrimiento dacromet, o cualquier requerimiento.
La cruz ranurada se utiliza principalmente para la unión en forma de silla de montar que conecta los tubos de derivación en ambos lados del centro del tubo recto, y los dos tubos de derivación son conexiones ranuradas/roscadas.
La rosca es rosca hembra, NPT/BSPT.
Estándares
Diseño: ISO6182, AWWA C606, GB 5135.11
Ranurado: ASME B36.10, ASTM A53-A53M, ISO 4200.
Clasificación de presión: 175-300 psi.
Disponible

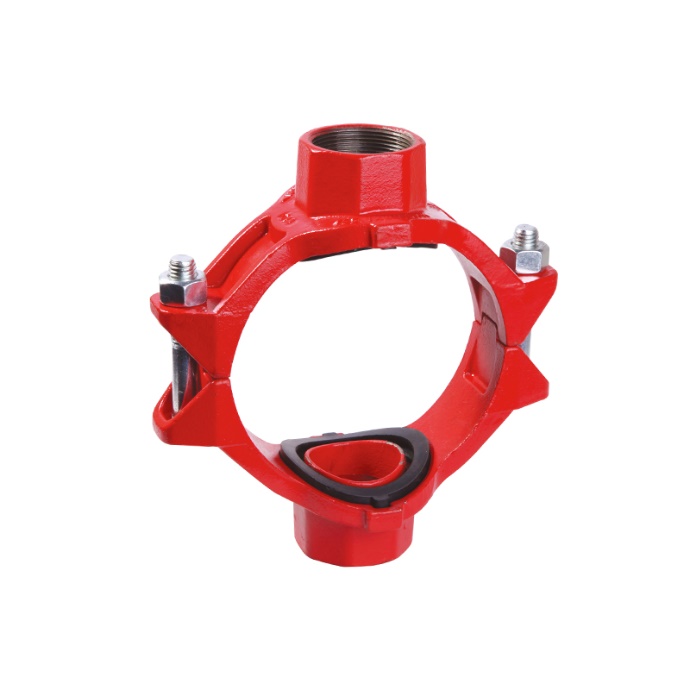

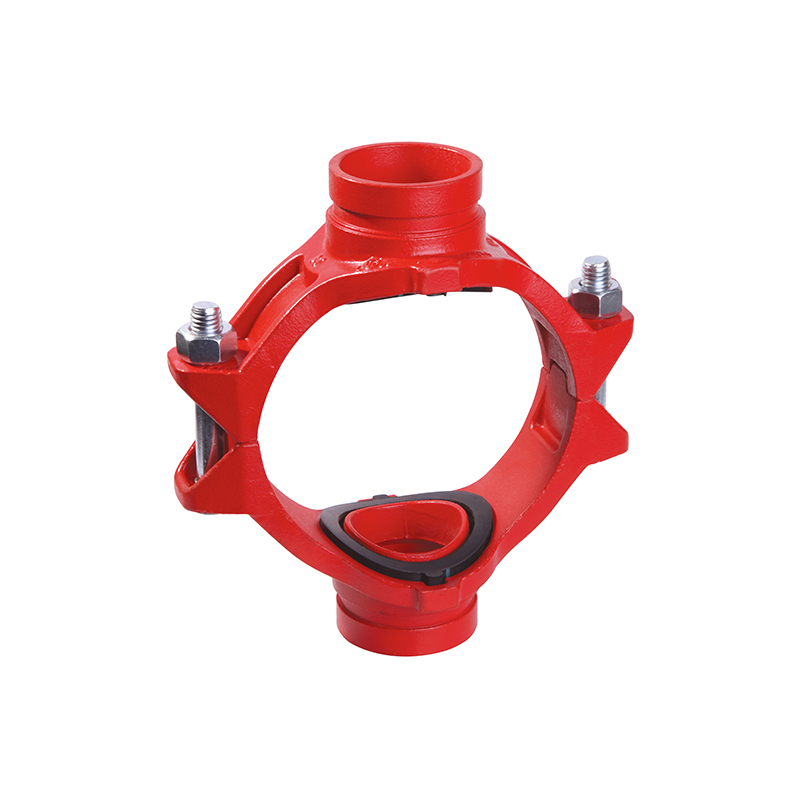

Ranurado transversal mecánico Cruz mecánica roscada
Idoneidades
Agua extinción de incendios Gas de petróleo
